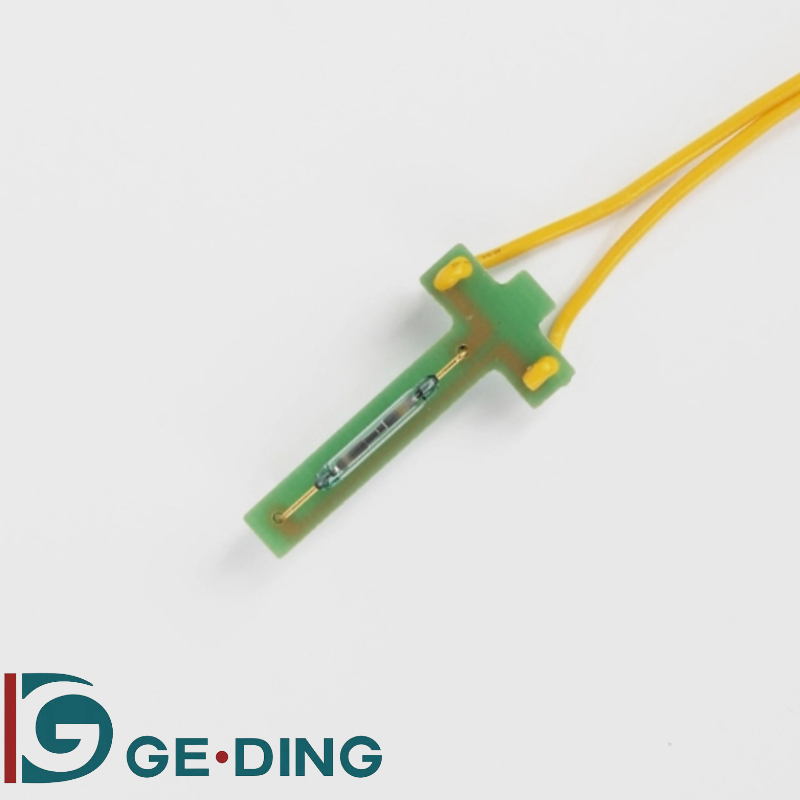

■ 什么是 PCB 安装型接近开关？

PCB 安装型接近开关通过焊接或设计规定的方式固定于电路板，使感应元件位置与板件结构相配合。设备中的磁铁靠近或离开时，开关向控制电路提供位置状态信号。

PCB 安装描述的是安装形式，具体可采用干簧管或霍尔方案，供电和输出要求需要分别确认。

■ 电路板安装需要考虑哪些尺寸？

除了元件外形，还应核对引脚间距、孔径、板厚、安装高度及感应区域。电路板固定后，磁铁与感应元件的相对位置也应满足动作要求。

外壳、支架及 PCB 的装配偏差会叠加到实际感应间隙中，因此需要按整机装配状态验证。

■ 选型资料表

■ 选型表

项目		说明
外观尺寸		客制化
工作温度		标准产品0~80℃，可客制化更高或更低温度
开关型式		常开（NO）	常开（NO）		常开（NO）
(电路图)
电气参数	开关型式	NO/NC		Change over
	额定功率	10W/50W		3VA/5W
	开关电压	100VDC/200VDC/350VDC		30VDC/175V
	开关电流	0.5A/1A/1. 5A/0.7A		0.2A/0.5A
认证		材质可选ROHS, REACH SVHC, UL等国际认证。

■ 适用场景

可根据结构评估用于家电控制模块、设备门盖检测、可拆卸部件到位确认及紧凑电子设备的位置检测。

当电路板距离检测目标较远时，也可比较引线式开关方案，选择适合设备布局的安装形式。

■ 焊接与使用注意事项

焊接温度和时间应按对应产品规格执行，不能将插件型产品默认用于回流焊。

装配时避免强行拉开引脚、弯曲板件或向封装施加压力。采用灌封或涂覆工艺前，应评估材料相容性及固化应力。

干簧管方案需确认触点负载；霍尔方案需确认供电、输出接口及必要的外围电路。

■ 常见问答

Q：PCB 安装型是否就是 SMD 贴片型？

A：不是。PCB 安装可以包含插件或贴片等形式，是否支持 SMT 应以具体封装和焊接规格为准。

Q：开关装在 PCB 上后，感应距离为什么改变？

A：应检查元件实际位置、磁铁方向、整机间隙及附近磁性部件，并比较装配前后的测试条件。

Q：可以定制引脚与安装高度吗？

A：可根据结构、生产工艺及电气要求评估。

■ 选型与定制

东莞圆锋电子有限公司可根据 PCB 图纸和整机安装条件，评估板载接近开关的引脚、外形及磁感应配合。
