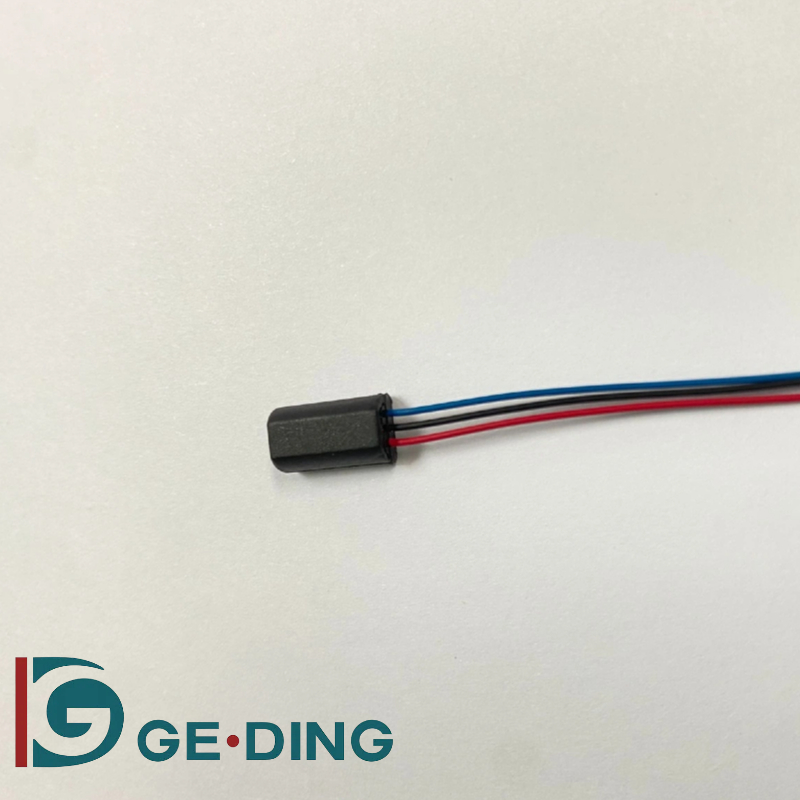

■ 霍尔接近开关如何工作？

霍尔接近开关检测磁铁产生的磁场。当感应位置的磁场达到设定动作条件时，输出状态发生变化，供控制系统判断部件是否到位。

本页以开关型位置检测为主。线性霍尔传感器用于测量磁场变化，不能与开关型输出混为一谈。

■ 单极、全极与锁存型有什么区别？

具体动作及释放条件，以所选霍尔元件和成品规格为准。

■ 选型表

联系我们以取得合适的传感器推荐和客制化解决方案。

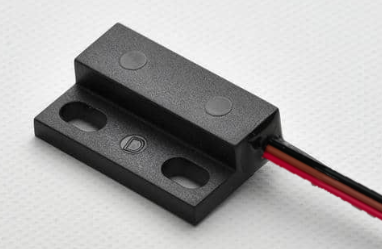

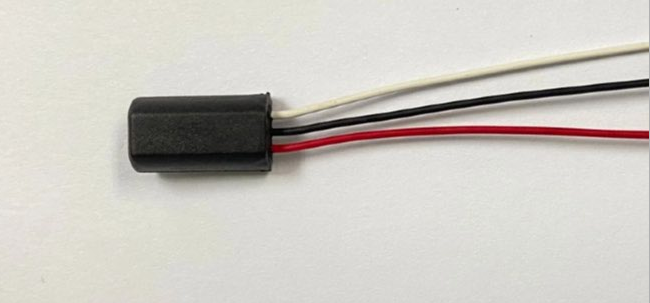

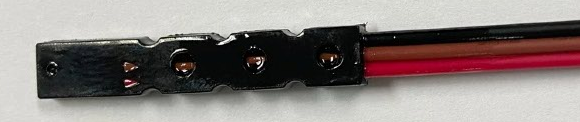

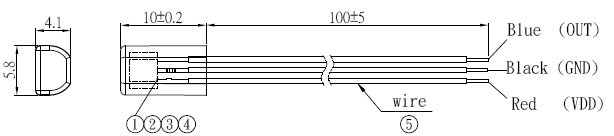

料号	外观	尺寸	安装方式	感应方式	接点	额定功率	供电电流
IC Series			表面安装	全极性	NO	2.5~24Vdc	0.8~2mA
			表面安装	全极性	NC	3~24Vdc	2mA max
			表面安装	单极性	NO	3~24Vdc	4mA
			锁螺牙	全极性	NO	2.5~24Vdc	5MA
项目		说明
操作温度		标准产品 -10~80℃；可依需求提供更高或更低温版本
开关型式		提供单极性、双极性、全极性、锁定型、线性型。标准产品为常开（NO），可依需求客制常闭（NC）或转换型（CO）。
输出逻辑		数字高低电位输出，例如：无磁场时为高电位（等于输入电压）；传感磁场时为低电位（0~0.3V）。
客制选项		外壳尺寸、颜色、导线长度、端子形式、传感极性与灵敏度范围均可依需求客制。
认证		说明

■ 咖啡机与饮水设备如何应用霍尔开关？

可根据设备结构评估水箱安装到位、活动部件位置及带磁浮子位置检测。应用于液位检测时，需要由浮子、磁铁及安装结构共同完成液位到磁场变化的转换。

选型应明确磁铁是在靠近、远离，还是沿开关侧面移动，避免仅凭某一位置能够触发，就判断整段运动过程符合要求。

■ 电气选型需要确认什么？

不能统一将所有型号写成“无磁场时输出等于电源电压”。部分输出需要外接上拉，具体接法按型号电路确认。

■ 安装与使用注意事项

接线前确认电源极性与线序。线长、供电方式或控制板改变后，应重新检查信号表现。

靠近电机、强磁铁或铁磁性结构时，应在实际设备中验证动作范围。抗干扰与静电防护需结合成品电路和测试要求确认。

■ 常见问答

Q：全极霍尔是否代表磁铁随便摆放都一样？

A：不是。全极表示可响应两种磁极，磁铁方向、位置和距离仍会影响实际磁场与动作位置。

Q：可以直接替换两线干簧管开关吗？

A：不能直接按相同接法替换。需要核对供电、线序、输出接口和控制器输入条件。

■ 选型与定制

东莞圆锋电子有限公司可根据设备图纸、磁铁样品和控制电路要求，评估霍尔接近开关的外壳、线长、端子及感应配置。
