■ 迷你型浮球开关的工作原理

迷你型浮球开关由浮球、磁铁、导杆及干簧管等部件组成。当液位上升或下降时，浮球沿导杆移动，浮球内的磁铁触发干簧管，使触点接通或断开。

干簧管触点本身无需外部供电即可动作，配套控制电路读取开关状态后，可执行满水报警、缺水提示或补水控制。

本页产品主要用于指定液位位置的状态检测。若设备需要两个独立的高低液位检测点，应另外评估双点、多点结构，或在不同高度分别安装开关。

■ 小型水箱如何选择浮球开关？

选择小型浮球开关时，除了产品长度，还应确认浮球外径、活动行程、安装孔位及引线空间，确保安装后浮球能够自由移动。

安装尺寸：确认螺纹、箱壁厚度、密封方式及水箱内部空间。

动作位置：以统一安装基准标注需要接通或断开的液位高度。

液体条件：提供介质名称、比重、温度、黏度及杂质情况。

电气条件：确认实际开关电压、电流、负载类型及保护电路。

引线要求：根据设备接线方式确认线长、线材及端子。

1. 选型表

型号


螺牙尺寸

材质

长度（六角至底部）

浮球外径

电气规格

动作型式

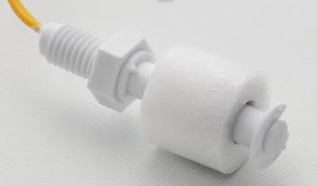

Z1-GMF-25I

M8 (metric)

PP

25 mm

18 mm

10 W, 100 VDC, 0.5 A

上、下

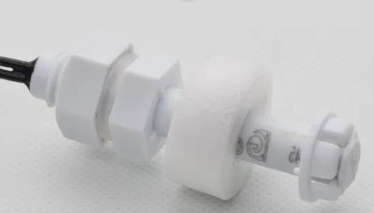

Z1-GMF-31I

M8

PP

31 mm

18.6 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

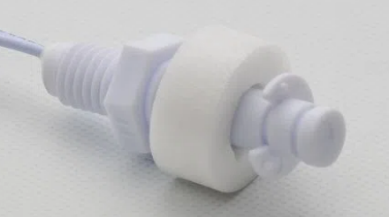

Z1-GMF-35I

M8

PP

35 mm

18.6 mm

10 W, 100 VDC, 0.5 A

上、下、可反转

动作功能

单液位侦测 / 双液位侦测

材质

浮球开关提供 PP、不锈钢、PVDF、NBR 浮球等多种材质，适用于水、油及多种化学液体侦测。

传感尺寸

标准产品浸入长度：25 mm、31 mm、35 mm。

另可依需求客制杆长与安装方式。

安装方式

自水箱上方或下方螺牙固定安装。

操作温度

标准产品 0～80°C，可依需求客制。

开关型式

常开（NO）

常闭（NC）

转换（CO）

(电路图)

Electronical parameter

开关型式

NO/NC

Change over

额定功率

10W/50W

3VA/5W

开关电压

100VDC/200VDC/350VDC

30VDC/175V

开关电流

0.5A/1A/1.5A/0.7A

0.2A/0.5A

认证

材质可选 ROHS、REACH SVHC、FDA、NSF、UL 等国际认证。

■ 安装注意事项

1. 浮球周围应保留足够空间，避免碰到箱壁、管路或其他部件。
2. 避开进水口冲击及液面剧烈波动区域，必要时评估挡波结构。
3. 按产品图纸要求固定与密封，避免过度锁紧、扭转导杆或拉扯引线。
4. 安装完成后，使用实际工作液体检查接通与断开位置。
5. 液体存在水垢、黏附物或颗粒时，应定期检查浮球是否活动顺畅。
6. 连接水泵、电磁阀等负载前，应确认触点容量，必要时通过配套驱动电路控制。

■ 常见问答（FAQ）

Q1：迷你型浮球开关可以用于水以外的液体吗？
可以评估。需要确认液体比重是否满足对应浮球的使用要求，同时检查介质与接液材料的相容性，以及黏度、温度和杂质对浮球运动的影响。不能仅凭液体比重低于水，就判断无法使用。

Q2：一个迷你型浮球开关能同时控制高、低两个水位吗？
本页按单点检测选型。液位上升和下降时产生通断变化，不等于具备两个独立检测点。如果需要分别设定补水启动与停止高度，应评估双点、多点结构或两个独立开关。

Q3：能通过翻转浮球改变常开、常闭状态吗？
部分型号可以，但应以对应图纸及装配要求为准。常开、常闭的判定还需明确安装方向和浮球参考位置，不建议自行改变浮球或限位件配置。

Q4：浮球开关为什么不能正常动作？
应先检查浮球是否卡住、安装方向是否正确、液体比重是否匹配，以及接线和负载是否符合要求。同时检查周围磁场、磁性颗粒或沉积物是否影响浮球运动与磁感应配合。

Q5：导线长度与接头可以定制吗？
可以根据设备接线需求评估导线长度、绝缘材料及端子配置。请提供线材规格、接头型号和使用环境，以便确认方案。

■ 选型与定制咨询

如需小型水箱液位检测方案，请提供安装图纸、水箱尺寸、液体条件、目标动作高度及电气要求。东莞圆锋电子有限公司可根据实际应用，协助评估迷你型浮球开关规格。
