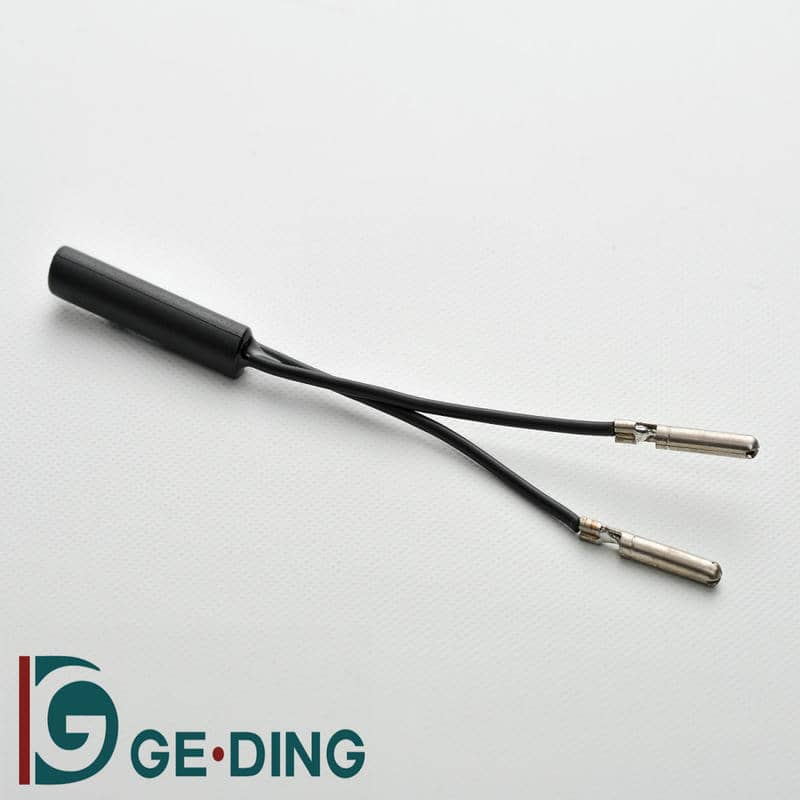

■ 圆柱型干簧管开关的工作原理

外部磁铁产生的磁场作用于内部干簧管，使簧片触点接通或断开，向设备控制系统提供位置状态信号。

圆柱结构便于在孔位或狭窄区域布置，但产品外形尺寸并不直接代表感应距离。实际动作范围仍需结合磁铁和安装方向确认。

选型表

联系我们以取得合适的传感器推荐和客制化解决方案。

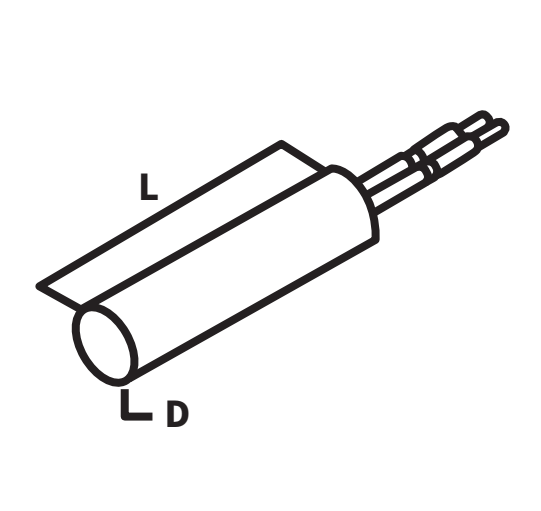

尺寸选择				Series A: φ5.6*30mm Series B: φ6*30mm Series D: φ6*25mm Series E: φ4*18mm Series F: φ4*19mm Series G: φ6.1*25.5mm
工作温度		标准产品0~80℃，可客制化更高或更低温度
开关型式		常开（NO）	常开（NO）			常开（NO）
(电路图)
电气参数	开关型式	NO/NC			Change over
	额定功率	10W/50W			3VA/5W
	开关电压	100VDC/200VDC/350VDC			30VDC/175V
	开关电流	0.5A/1A/1. 5A/0.7A			0.2A/0.5A
认证		材质可选ROHS, REACH SVHC, UL等国际认证。

尺寸按现有页面整理，公差、有效感应位置、触点形式及电气规格以确认图纸为准。

■ 圆柱型接近开关适合哪些应用？

可根据结构评估用于家电可拆卸部件检测、门窗状态检测及自动化设备移动部件的位置确认。

需要嵌入孔位时，应同时确认外径、长度、装入深度及引线出口空间。若使用螺纹固定方式，可另行评估螺纹外壳结构。

■ 如何确定感应位置？

请提供磁铁规格、相对位置、运动方向以及要求接通和断开的距离。产品端面不一定就是内部干簧管的感应中心，应按成品图纸与测试结果确定安装位置。

如果开关安装在金属孔位或靠近铁磁性支架，应使用实际结构验证，避免仅用空载手持测试结果作为装机依据。

■ 安装与使用注意事项

固定方式应避免挤压外壳或使内部玻璃干簧管承受应力，未经设计确认不宜强行过盈压入。

使用胶粘固定时，应评估胶材、固化条件及后续使用温度。引线应合理固定，避免持续拉扯产品出口。

连接负载前，应核对开关电压、电流和功率限值，并评估冲击电流与触点保护。

■ 常见问答

Q：外径和长度一样的圆柱开关可以直接替换吗？

A：不一定。还需确认内部感应位置、干簧管灵敏度、触点形式、电气容量和磁铁配合。

Q：圆柱封装是否代表可以长期浸水？

A：不能仅凭外观判断。长期浸水需要确认成品密封设计、使用条件及相关验证结果。

Q：已有磁铁，可以匹配圆柱型开关吗？

A：可以评估。提供磁铁样品、安装图纸和动作范围后，可进行配套选型。

■ 选型与定制

东莞圆锋电子有限公司可根据设备安装空间，评估圆柱型干簧管开关的外形、动作位置、线长与端子配置。
